            在线PCB分板机双主轴-YSL-910LAT
            在线PCB分板机双主轴-YSL-910LAT在线PCB分板机双主轴-YSL-910LAT在线PCB分板机双主轴-YSL-910LAT
            在线PCB分板机双主轴-YSL-910LAT在线PCB分板机双主轴-YSL-910LAT在线PCB分板机双主轴-YSL-910LAT
            产品参数:
            • 在线分板机型号:YSL-910LAT

            产品详情

            在线PCB分板机双主轴-YSL-910LAT详细的产品描述


            一。基本参数及规格:


             1. 分板工作范围:300mmx350mm


             2. XYZ驱动方式:交流伺服电机


             3、运动轴数:9轴


             4、程序教学方式:彩色ccd图像直观教学输入


             5、操作界面:win7窗口操作界面


             6、上真空功率:5hp,下除尘器功率:3hp(可选5hp)


             7、切削主轴sycotec(德国):max80000rpm(自动换刀)


             8. XY交流伺服速度:0-1000mm/sec  ; z 交流伺服速度:0-800mm/sec


             9、xy重复精度:±0.01mm


             10、切割精度:±0.02mm


             11、Ccd相机标定精度:±0.01mm


             12、板应力值:300uε以下


             13、刀具直径:0.8-2.3mm


             14、pcb板切割厚度:0.2mm-6.0mm


             15、主机及除尘机电压力:220v 1φ和3φ


             16、耗电量:3.5kva


             17、静电消除枪


             18、视觉系统:高分辨率数码相机


             19、驱动电机:交流无刷伺服电机


             20、机械取放臂:防静电真空吸嘴


             21、进料方式:铁路运输


             22、出料方式:皮带输送或汽车输出或轨道输送


             23、移载方式:真空吸嘴吸附移载


             24、流向:左→右


             25、程序备份:usb接口


             26、控制方式:专用控制器


             27、集尘柜尺寸:640mm×785mm×1760mm(d×w×h)


             28、.机器尺寸:2014mm×1230mm×1650mm(d×w×h)


            29、主机+除尘器重量:1000公斤







            二、设备配置介绍


             1.双工作台结构


             采用双滑轨和油缸双平台操作。可同时切割不同种类的产品,大大减少取放板的等待时间。同时可将双平台改为大单平台,增加工作面积,大大提高设备的灵活性。

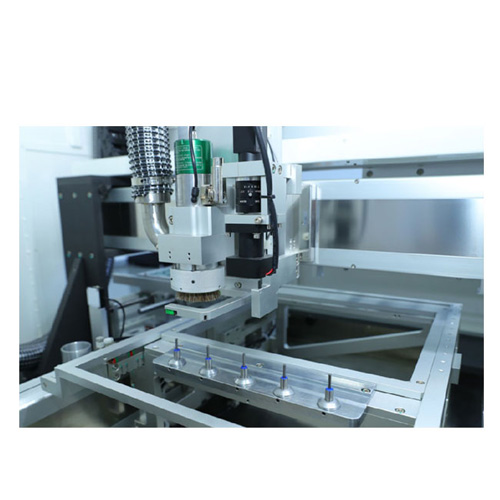

            2、真空主轴结构下


             a.YSL-910LAT双主轴在线铣刀分板机采用高速进口主轴分板,大大降低切削应力,精度高,惯性小,响应快。


            b.铣刀检测系统,实时监控铣刀状态,有效防止切削后继续运行的现象。


            c 全新视觉系统,均匀环形光源,带亮度调节功能,使各类型Mark点更好识别,适用于镀锡、镀铜、镀金、喷锡等各种不同颜色的PCB。整个系统配备了视觉对位补偿功能。



            3.真空结构


             漏斗密封设计,吸入口采用45度斜角,减少粉尘在内部产生涡流现象。



            4 、CNC专用控制器


             独立CNC专用控制器集成控制部分,回路控制稳定性强、精度高、响应传输快、抗干扰性强



            5、集尘机

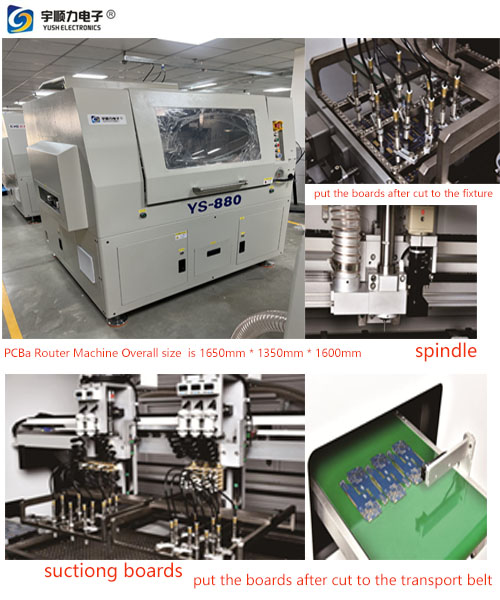

            Low Maintenance PCB Automatic Router Machine High Resolution CCD Video Camera.jpg

            在线PCB分板机双主轴-YSL-910LAT欢迎客户持基板分板机相关样品或寄样前来试机评估!------

            基板分板机宇顺力多年的专业分板机设备全球供应商◆苏州东莞宇顺力专业设计,生产及销售:PCB分板机,走刀式分板机,灯条分板机,多刀分板机,led分板机,气动分板机,全自动分板机,铡刀式分板机,曲线分板机,V槽分板机,vcut分板机,冲压分板机,LED灯条分板机,led铝基板分板机,邮票孔分板机,PCB切板机,线路板分板机,自动分板机,冲床分板机,铝基板分板机,FPC分板机等。

            基板分板机苏州东莞宇顺力分板机设备主要应用于:基板分板机通信设备,智能手机,平板电脑,计算机电路板,家用电器,安防电子,LED照明等的各种PCB板,FR4 PCB,FR6 PCB,柔性线路板(FPC),软硬板,铝基板,铜基板裂片机,LED灯条等等
