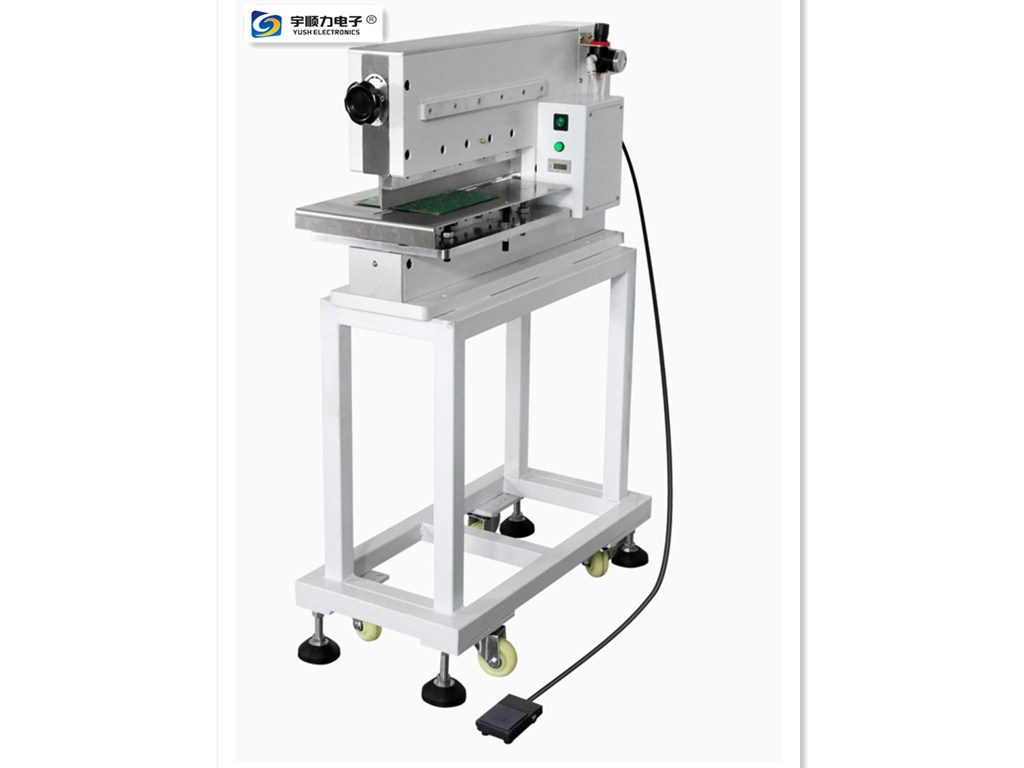

铡刀分板机-YSVC-2

概述:

针对COB光源板开发的分板设备，采用PLC触摸屏控制自动送料分板。

方便分板各种COB基板，球ED铝基板，COB陶瓷板等。

气混合式设计，双直刀分切，特别适用与分割精密PCB板。

铡刀式分割，适用于各种厚度PCB板，切板行程厚度2MM以下。

防呆结构设计，操作简易,安全生产。

铡刀铝电路板分板机长铝基板分板机铡刀式分割防止精密零件受损分板机分板效率比传统分板机快5-6倍。

分切时对元件微应力在200左右,避免锡裂，防止精密零件受损。

项目YSVC-2

名称              铡刀分板机

外形尺寸OutlinesizeL   /W/H(L)890X(W)550X(H)1090mm

刀具尺寸Toolsize      直刀230*45*6

刀具材质Toolmaterial   进口高速钢

刀具品牌Toolbrand     宇顺力自制

分板厚度Routerthickness  0.5-3.0mm板厚(V-CUT板厚三分之一)

分板寸尺           L100*W200MM(可定制)

分板速度Routerspeed1   刀/2s

工作气压Airpressure    O.5-0.8mpa

工作电压Voltage       220v可选

设备功率Power        120W

重量Weight          约150kg

产品简介:

1、PLC精确控制自动化分板，对接上板机，可实现无人值守全自动分板作业。

2、针对半导体产品分板设计。

3、特定料盒自动上料，并且有防呆功能。

4、采用铡刀方式分板，应力小，分板质量高。

5、自动取料，产品自动摆盘，并且可摆进笼。

6、全程无需人工操作，对产品起到一定的保护作用。

作业流程:

人工将装有产品的特定料盒放入机器

机器自动定位料盒，气杆推产品到机器定位治具

机械手夹取产品，送入分板机

分板机按照设定的程序开始分板

后端机械手夹取产品，放入定位冶具

摆盘机械手吸取产品，进行摆盘

机器完成一个工作流程
