在线式铣刀分板机

一、技术规格

1、分板工作范围:300mmx350m

2、xyz驱动方式:ac伺服马达

3、运动轴数：7轴

4、程序教导方式：彩色ccd影像直觉式教导输入

5、操作界面：win7视窗操作界面

6、上吸尘功率:2hp，下集尘机功率：3hp（选项5hp）

7、切割主轴sycotec（德国）:max80000rpm（自动换刀）

8、x-yacservo速度：0-1000mm/sec

9、zacservo速度：0-800mm/sec

10、x-y重复精度：±0、02mm

11、切割精度：±0、08mm

12、ccd相机校准精度：±0、01mm

13、分板应力数值：300uε以下

14、刀具直径：0、8-2、3mm

15、pcb板切割厚度：0、2mm-6、0mm

16、主机及集尘机电压:220v1φ及3φ

17、电源消耗:3、5kva

18、静电消除枪

19、视觉系统：高分辨率数码摄像头

20、驱动马达：交流无刷伺服马达

21、机械取放臂：防静电真空吸嘴

22、入料方式：轨道输送

23、出料方式：皮带输送or载具输出or轨道输送

24、移载方式：真空吸嘴吸附移载

25、流向：左→右

26、程序备份：usb界面

27、控制方式：专用控制器

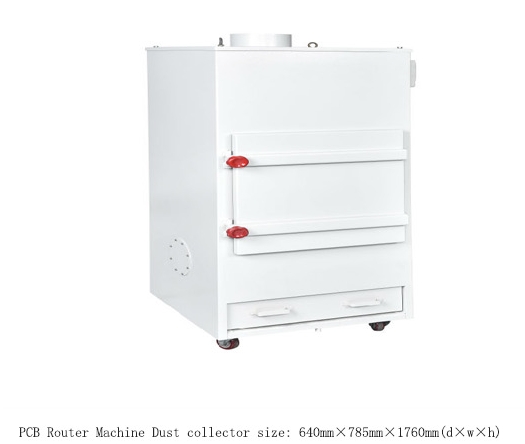

28、集尘柜尺寸：640mm×785mm×1760mm(d×w×h)

29、机器尺寸：2014mm×1230mm×1650mm(d×w×h)

30、主机+集尘机重量：1000kg

在线式铣刀分板机

（一）、夹爪式取板结构

1、将产品分板治具夹取放置到加工平台分板，加工完成后再次把分板治具夹取放置轨道流入下部工序。

（二）、专用产品分板治具进入轨道方式

（三）、专用产品分板治具轨道式出料

1、在线式自动分板机产品切割完成后取料夹爪把整个产品治具夹取放置出料轨道输送下一步生产工序。

（四）、自换刀方式

1、采用自动换刀德国进口主轴、节省时间，实现自动化，降低人为因素，精度高、稳定性强

2、内置五组铣刀刀库，方便自动更换铣刀、满足分板加工需求。

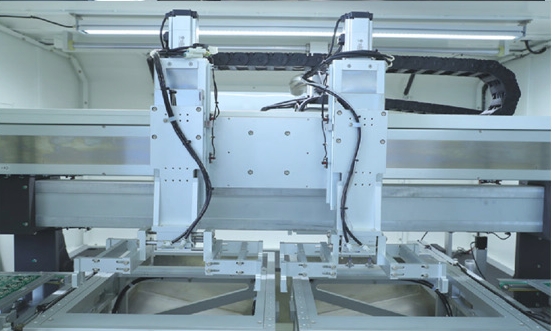

（五）、真空吸盘取板方式结构

1、取放装置：自动上下料（模组化真空吸爪、真空装置、可独立控制）

2、传送结构：X2轴移动Z2、Z3轴吸取、AC伺服马达控制。

3、取板速度：0-1000mm/sec（可设置）

（六）、专用产品治具托盘出料方式

1、真空吸盘取料轴把切割好的产品一次性真空吸取放置专用产品治具输送下一步生产工序。

分板机欢迎客户持样前来或寄样来试机评估！
