紧凑型在线分板机YSL-180M

技术规格:

1、子板工作范围:180mmx180mm

2、XYZ驱动方式:交流伺服电机

3、运动轴数:7轴

4、程序教学模式:彩色CCD图像直观教学输入

5、操作界面:WIN7窗口操作界面

6、上真空功率:2HP，下集尘功率:3HP(可选5HP)

7、切割主轴Sycotec(德国):MAX80000rpm(自动换刀)

8、交流伺服速度:0-1000mm/秒

9、Z交流伺服速度:0-800mm/秒

10、X-Y重复精度:±0、01mm

11、切割精度:±0、08mm

12、CCD相机标定精度:±0、02mm

13、板应力值:300uε以下

14、工具直径:0、8-2、3mm

15、PCB板切割厚度:0、2mm-6、0mm

16、主机及除尘机电压力:220V 1φ和3φ

17、功耗:3、5KVA

18、静电消除枪

19、视觉系统:高分辨率数码相机

20、驱动电机:交流无刷伺服电机

21、机械取放臂:防静电真空吸嘴

22、进料方式:轨道运输

23、出料方式:皮带输送或车辆输出或轨道输送

24、负载转移方式:真空吸嘴吸附式负载转移

25、流向:左→右

26、程序备份:USB接口

27、控制方式:专用控制器

28、集尘柜尺寸:640mm×785mm×1760mm(D×W×H)

29、机器尺寸:1340mm×800mm×1528mm(D×W×H)

30、主机+除尘器重量:1000kg

设备配置

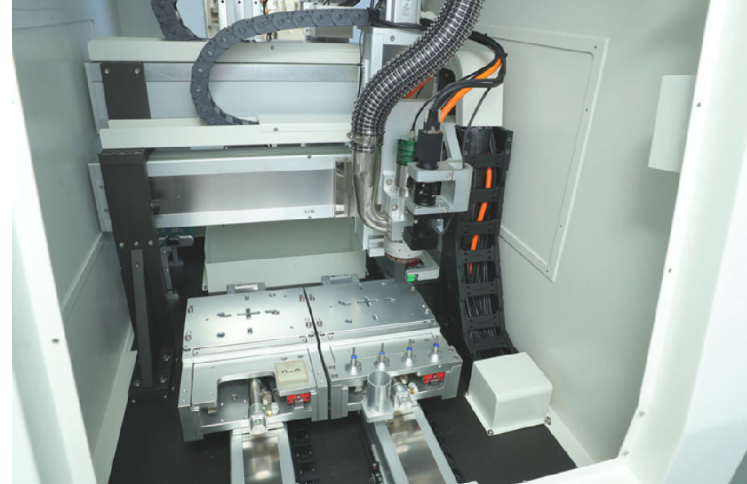

一、爪式取板结构

1、将产品分板夹具夹紧并放置在加工平台分板上。加工完成后，夹紧并将分板夹具放置在放置轨道上，并进入下一个程序。

二、专用产品分板夹具成轨方式

三、特殊产品分板夹具轨道卸料
1、产品切割完成后，夹料爪将整个产品夹具放置出料轨道，进行下一道生产工序的运输。

四、自动换刀模式
1、小型在线分板机采用德国进口自动换刀主轴。节省时间，实现自动化，减少人为因素，精度高，稳定性强

2、内置四组铣刀库，方便自动更换铣刀，满足板材加工需求。

五、个真空吸板取料结构
1、取放装置:自动上下料(模块化真空吸爪，真空装置，可独立控制)
2、传动结构:X2轴移动Z2轴，Z3轴吸收，交流伺服电机控制。
3、单板速度:0-1000mm/秒(可调)

六、特殊产品皮带出料方式
1、真空吸盘给料轴将切割后的产品经过一次真空抽吸，放置专用产品夹具，并将其输送到下一道生产工序。
