特点

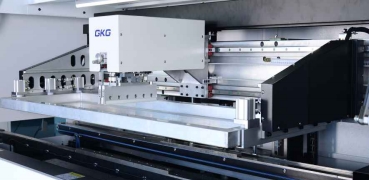

图像及光路系统
全新的光路系统--均匀的环形光和高亮度的同轴光，配以均可无 极调节的亮度功能，使得各类型的Mark 点均可很好的识别(包括 凹凸不平的Mark 点),适应镀锡，镀铜，镀金，喷锡，FPC 等各 类型不同颜色的PCB。GKG 专利的数学运算模型，确保机器实现 高精度的对位。
简单易用的人性化中/英文操作界面
采用windows XP/win7操 作界面，具有良好的人机 对话功能：尤其在做程序 文件的导航效果，方便所 有操作人员快速熟悉操作；菜单式中/英文切换，操作日志，故障记录 /故障自诊断/故障分析提 示/光报警等功能，使得 操作简单，方便。
2D 锡膏印刷质量检查和分析
对偏移，少锡，漏印，连锡等印 刷不良问题能快速检测，并形成 数据记录，确保印刷品质。
电气路系统

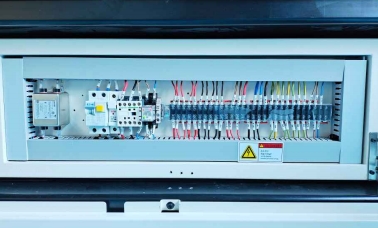

安全简洁的电路排布。电路气路竖立排放机器两侧及后部，维护方便。

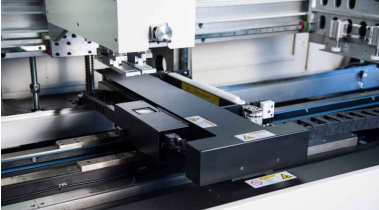

可编程的悬浮自调整步进马达驱动印刷头
独有的长平台和轨道固定设计，保证PCB稳定支撑。短刮刀横向 印刷，压力稳定，节省锡膏。
技术参数
技术参数与规格 | ||
tem项目 | Model型号 | H1500 |
网框尺寸 | 钢网最小尺寸 | 720*300mm |
钢网最大尺寸 | 1800*750mm | |
钢网固定 | 气缸 | |
最大尺寸(L)x(W) | 1500X350mm | |
最小尺寸(L)x(W) | 80X50mm | |
0.8~6mm | ||
翘曲量 | Max, PCB对角线1% | |
传输高度 | 900±40mm | |
传送方向 | L-R/R-L/L-L/R-R左- 右/右- 左/左- 左/右- 右 | |
运输速度 | 1500mm/s(Max),软件控制<速度可调> | |
传送方式 | 一段式运输导轨 | |
导轨宽度调整 | 自动 | |
同上/下位机通迅信号 | SMEMA | |
支撑方式 | 磁性顶针/等高块/自动调节顶升平台 | |
PCB的定位 | 独特的顶部压平柔性边 | |
印刷头 | 两个独立的马达驱动印刷头 | |
刮刀压力 | 0.5~15Kg(Program Control) | |
刮刀速度 | 10~200mm/sec | |
刮刀类型 | 胶刮刀钢刮刀(角 5°/55°760 | |
印刷模式 | 单或双刮刀印刷 | |
清洗方式 | 滴淋式清洗装置；干、湿两种模式 | |
视野区域 | 10X8mm | |
机器调整范围 | X:±10mm/Y:±10mm/θ:±2° | |
视觉系统 | 上/下成像的光路系统/模拟相机/几何匹配定位 | |
重复定位精度 | ±10μm | |
印刷精度 | ±23μm | |
印刷周期(不包括印刷及清洗时间) | <12sec | |
操作系统 | windows XP/win7 | |
换线时间 | 旧 程 式 ： < 5 m i n s / 新 程 式 ： < 1 0 m i n s | |
主供气源 | 4~6Kaflcm | |
主供电源 | AC:220±10%,50/60HZ,3KW | |
控制方法 | PC Contro | |
机器外形尺寸 | 2570(L)x1210(W)x1509(H)mm | |
机器重量 | 约 1 5 0 0 K g | |
